Автор: Михаил Южаков       Дата публикации: 15 июня 2021 г.

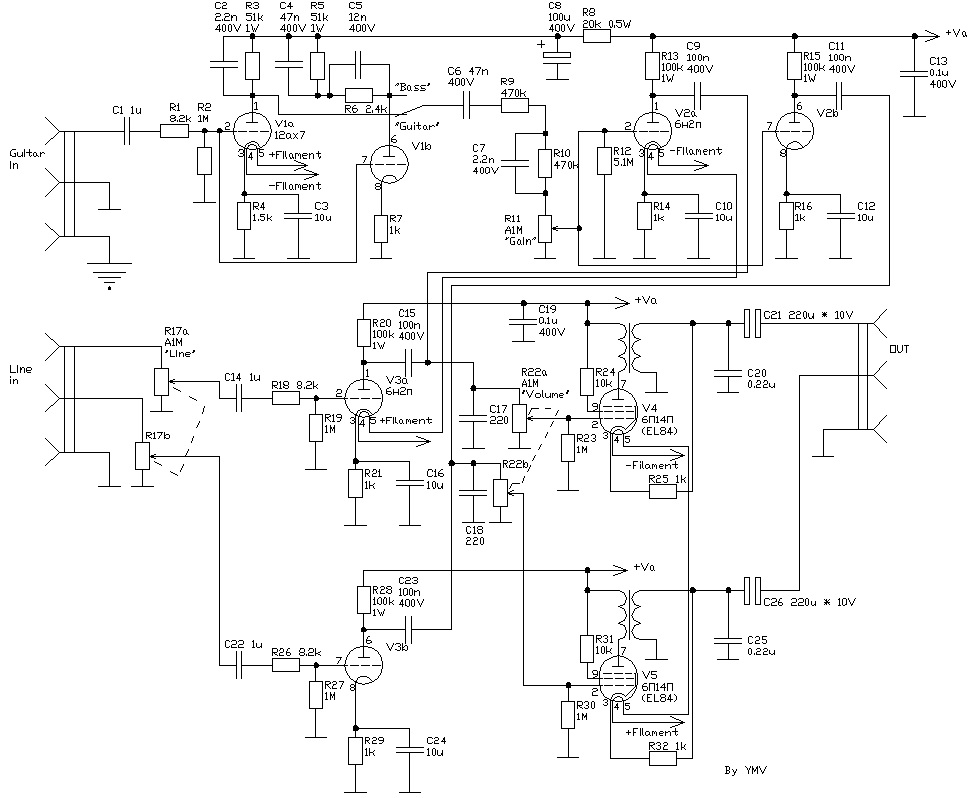

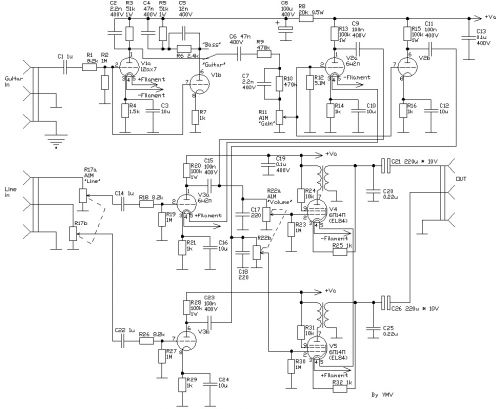

Итак, венец творения – ламповый гитарный усилитель для наушников. Дополнительно имеется линейный вход для микширования фонограммы. Схема ниже.
Собственно усилитель мощности собран на пентодах V4, V5. Выходные трансформаторы сделаны на основе трансформатора ТВ-3Ш. Первичную обмотку домотал, добавив 1000 витков провода 0.1мм без секционирования. Вторичная обмотка – 120 витков провода 0.2 мм. С этим трансформатором удалось получить под нагрузкой 33 Ом неискаженную амплитуду не более 4.5 вольта (вне зависимости от числа витков вторички), что составляет 0.3 Ватта мощности. Впрочем, этого вполне достаточно.
Присутствует ООС по напряжению через резисторы R25, R32. Служит для выравнивания частотной характеристики – в частности, нижняя граничная частота достигла 40Гц (без ООС около 100Гц). Верхняя граничная частота 24кГц. «Токовый» характер выхода сохраняется.
Лампа V1a – преамп, цепь C2R3 служит спиксимом. Каскад на V1b – преамп со спиксимом для бас-гитары.
На лампе V2 собран микшер, на V3 – предусилитель для линии. Если линейный вход не нужен, их можно исключить.

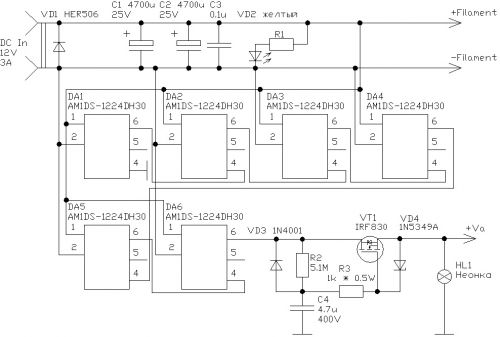

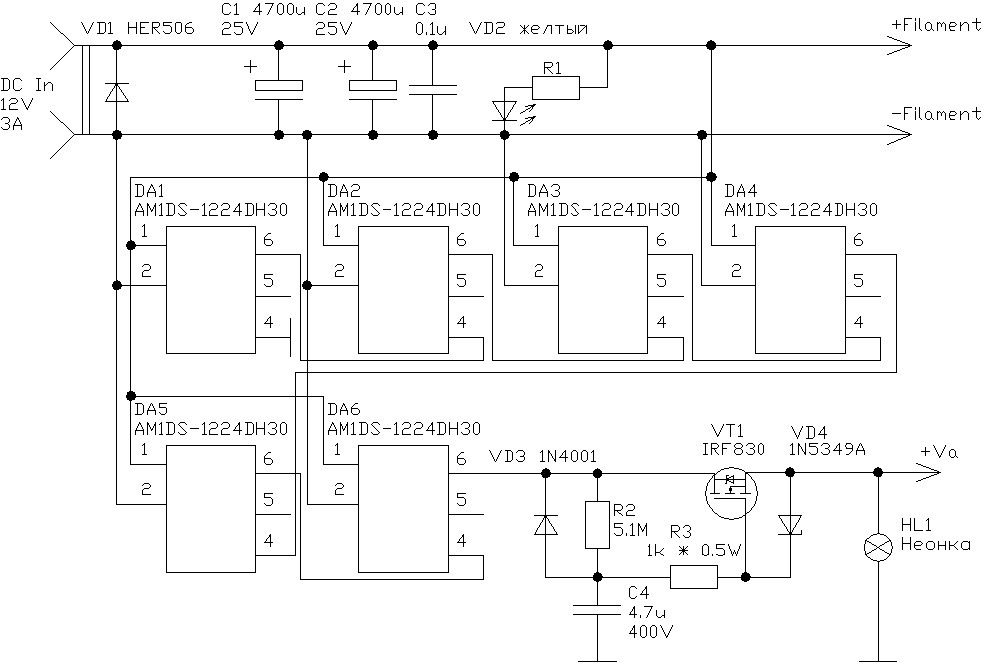

Схема модуля питания:
Схема питания ранее обсуждалась в статье «Ламповые преампы». Блок питания импульсный; если он китайский (а какой еще?), лучше взять с запасом на 5A.

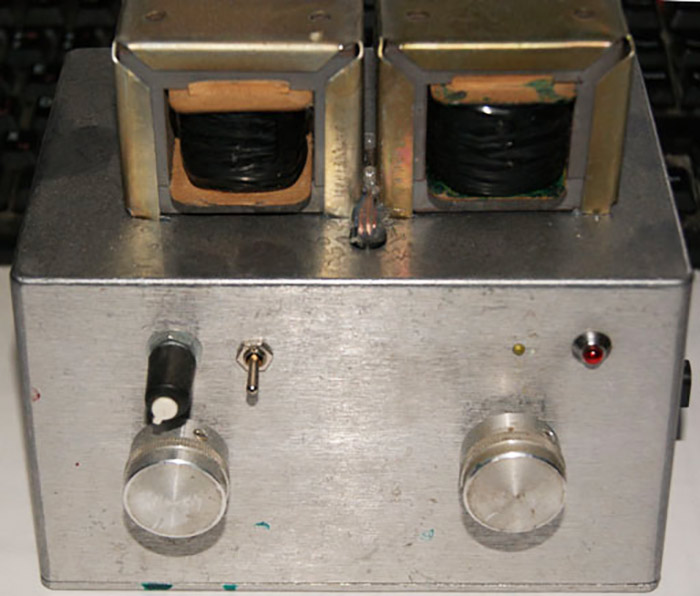

Собран в корпусе 170х120х110мм.
Такая вот громадина ради 2х0.3W мощности.
Звук неплох, но, честно говоря, до лампового комбика не дотягивает – но тут уж дело в наушниках, надо полагать.
|
