Активный эквалайзер для бас-гитары. Содержит три полосы:
- 0 – 120 Гц
- 120Гц – 800 Гц
- 800Гц – 20 кГц
Частоты подбирались на слух.
Обычно подобный эквалайзер ставят на активные бас-гитары в темброблок. Привожу три варианта схемы на часто используемые конфигурации датчиков (рассчитано на обычные пассивные датчики).

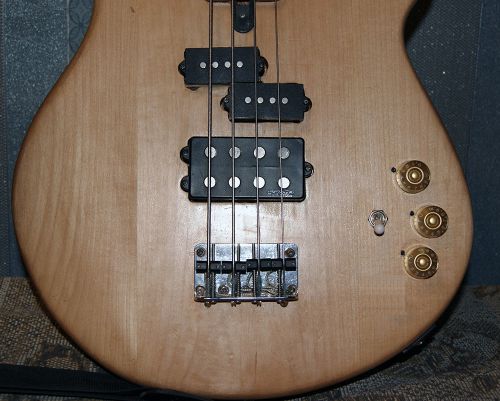

Схема с одним хамбакером («пресижн бас»)
Количество ручек придется увеличить до трёх (расфрезеровать полость и продырявить пикгард).

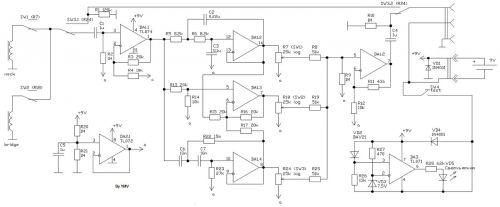

На приведённой схеме DA1.2 – ФНЧ на 120 Гц, DA1.4 – ФВЧ на 800 Гц. Средняя полоса реализуется вычитателем на DA1.3 – имеем идеально плоскую АЧХ в среднем положении ручек.
Потенциометры желательно использовать с пуш-пуллом (редкое сочетание номинала A25k с пуш-пуллом можно найти на АлиЭкспресс). В этом случае вместо выкинутой ручки громкости действует пуш-пулл SW3 (килл-свич). Пуш-пулл SW1 реализует «тру байпасс» датчика на выход – на случай, если села батарейка или вы захотели пассивного звучания. Подключаемый резистор R1 при этом имитирует нагрузку пассивного темброблока. SW2 – вместо регулятора тона (актуально только для пассивного режима).
Вариант для двух синглов («джаз-бас»)

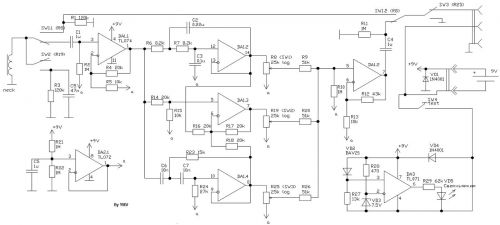

В этом случае по умолчанию имеем параллельно соединение датчиков; выключить тот или другой датчик можно пуш-пуллами. Всё остальное то же самое.
Вариант для двух «независимых» хамбакеров
Здесь, помимо трёх ручек, внедрил еще переключатель от Les Paul для переключения датчиков.

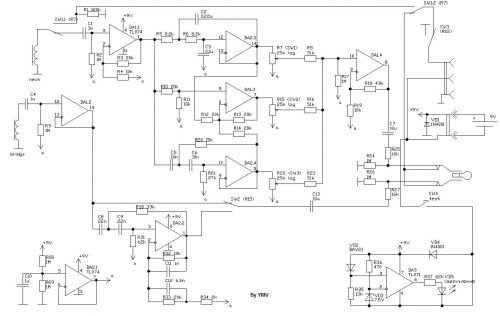

На приведённой ниже схеме собственно эквалайзер включен в канал переднего датчика. В канал заднего датчика включен независимый «псевдоэквалайзер» на DA2.2 – ФВЧ на 120 Гц с дополнительно функцией поднятия верхов с 800 Гц (примерно как если убрать на эквалайзере первую полосу, а вторую и третью приподнять).
Примеры звуков. Писалось в линию, качество не очень хорошее.
Передний датчик на пассиве, через байпасс.
Передний датчик через эквалайзер, первая полоса.
Передний датчик, вторая полоса. Звук более «напористый», как на бриджевом датчике – можно имитировать оный на басу с одним датчиком.
Передний датчик, вторая и третья полосы. Что-то похожее на акустический бас.
Задний датчик как есть.
Задний датчик с включенным частотным корректором. Звук более яркий.
|
